3 有限元數值計算

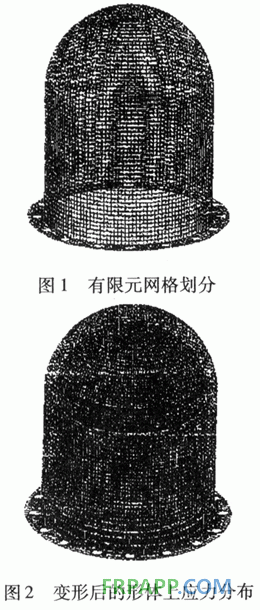

      運用有限元程序MSC/NASTRAN，取結點2500個，計算結果顯示，周向應力最大值為66.61MPa，穩定性分析臨界應力P_cr為8.87MPa。如圖1、2、3所示。




4 天4.1 試驗?zāi)康?br />     靜水外壓試驗?zāi)康臑闄z測天線罩在4.5MPa壓力下是否完好,密封性能怎樣,P-ε曲線是否在彈性極限范圍內。
    此次試驗靜水外壓加到6.0MPa，未進行破壞試驗。
4.2 天線罩結構尺寸及貼片方案^[5]

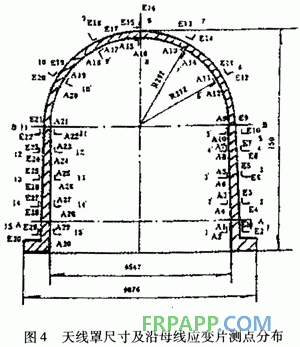

    天線置結構尺寸及貼片方案見圖4,5。

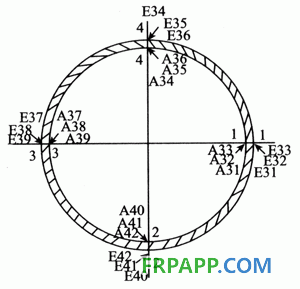

      貼片方案：在過天線罩直徑兩端的母線上，分布15個測點，貼雙向片(見圖4)；在球殼與筒殼的連接處(B-B剖面)及在筒殼根部(A-A剖面)沿周向分布4個測點，貼三向片(見圖5)；內、外表面測點一一對應。
